[and73]

Собрал сварочный аппарат, теперь ломаю голову какой схемой лучше регулировать сварочный ток. Делал схему регулировки тока по первичке, начинает увеличиваться ток холостого хода и регулировка тока незначительная. Теперь хочу сделать схему по вторичке, пока нет времени. Кто делал реальную, рабочую схему регулировки тока сварочного аппарата, поделитесь советом и мыслями?????

[sog]

нихром диаметром 6 мм. пружина из 10 витков. 2 пружины параллельно. ток регулируется медным ножом.

[and73]

[quote name='sog' date='23.6.2010, 11:35' post='6446637']
нихром диаметром 6 мм. пружина из 10 витков. 2 пружины параллельно. ток регулируется медным ножом.
[/quote

Это все понятно, я имел ввиду электронный вариант регулировки тока..........

[sog]

Это все понятно, я имел ввиду электронный вариант регулировки тока..........

забудь про это.

[Skel]

Собрал сварочный аппарат, теперь ломаю голову какой схемой лучше регулировать сварочный ток. Делал схему регулировки тока по первичке, начинает увеличиваться ток холостого хода и регулировка тока незначительная. Теперь хочу сделать схему по вторичке, пока нет времени. Кто делал реальную, рабочую схему регулировки тока сварочного аппарата, поделитесь советом и мыслями?????

Впринципе это реально, я видел у друга диодный мост там были диоды в виде таблетки они очень дорого стояли около 1500 рублей точно нескажу и 4и тиристора сам первый раз такие видел они были прямоугольные гдето 10X5 см на очень большом радиаторе, а по вторичке сварочника была намотано 12 вольт обмотки для питания вентилятора от авто который стоит на обдув радиатора! короче в общей сложности чтоб зделать регулируемый сварочник по постоянки надо убить в него тыс 10.000 золотом короче выйдет!!!!!!!! так что делай выводы!

[and73]

Все элементы имеются: - тепловозные диоды, тиристоры Т-160.....Просмотрел кучу схем в инете про регулировку тока сварочного аппарата, только вот хотелось бы услышать реально собранные и работающие

[Himik]

я инвертор на 180А собрал, по деталям обошлось ~ 2500

[and73]

[quote name='Himik' date='24.6.2010, 13:02' post='6458366']
я инвертор на 180А собрал, по деталям обошлось ~ 2500
[/qu

схему выложи

[Himik]

 1.rar ( 579.96 килобайт ) Кол-во скачиваний: 640

[jonsony]

Все элементы имеются: - тепловозные диоды, тиристоры Т-160.....Просмотрел кучу схем в инете про регулировку тока сварочного аппарата, только вот хотелось бы услышать реально собранные и работающие

загляни в Радио №4 за 206 год, страницы 36-38

[sog]

как всё сложно. забрал в мемориз. корпус сам делал ?

[Himik]

это не моё, я схему только взял за основу.

[and73]

загляни в Радио №4 за 206 год, страницы 36-38

Сам то пробовал делать подобную схему???

это не моё, я схему только взял за основу.

Тогда свою выложи, наверняка уже протестированную и проверенную в работе

[jonsony]

Сам то пробовал делать подобную схему???

лично? нет, мне без надобности

Тогда свою выложи, наверняка уже протестированную и проверенную в работе

что-то твои фразы заставляют задуматься
схема из журнала, собранную человеком и где приведены методики сборки и настройки тебя не устраивают

другая схема, не меньше размерами тоже тебя не устраивает

[Himik]

Тогда свою выложи, наверняка уже протестированную и проверенную в работе

Схема которую я выложил, полностью работоспособна! Проверенна и протестированна не одной сотней людей.
Мне пришлось немного изменить схему, так как использовал другие ферриты и силовые транзисторы.
ну и блок питания использовал готовый.
Заработала с первого раза, ни одного транзистора, диода не спалил.

Если есть сомнения в работоспособности, ищи в яндексе или гугле "сварочник бармалея".
на многих форумах его обсуждают.

[sswa]

Схема то хорошая, но 165А на полумост - это немного жестоко.
Да и стабилизации по току вообще не увидел, а сварочник - это в первую очередь источник тока!

и еще, для облегчения жизни можно сделать 2 или 3 силовых транса.
В этом случае значительно упрощается его намотка и тепловые характеристики.
Кстати, мотать в 65 проводов - это откровенно [мат]!!!
сам мотал в 12 и то это тяжко!!!
сейчас мотаю медной лентой 32х0,1 - наверное самый удобный способ.

[Himik]

Схема то хорошая, но 165А на полумост - это немного жестоко.
Да и стабилизации по току вообще не увидел, а сварочник - это в первую очередь источник тока!

жестоко, не жестоко... главное просто! мост на такую мощность сделать сложнее из-за не симметричного перемагничивания феррита.
Есть там стабилизация тока, плохо смотрел схему

У меня в параллель по два транзистора IRG4PC50W, транс-ор на феррите epcos E70. частота преобразования 56кГц. Драйвера для раскачки транзисторов сделал свои. Первичка намотана одножильным проводом, вторичка из 20 проводников. сечение проводников не помню, мотал из того что было. Вот все отличия от оригинала

[vova111]

Схема то хорошая, но 165А на полумост - это немного жестоко.

Большие токи это всегда жестоко Но из косых мостов и 200 А выжимают. Очень надежная проверенная временем топология.

Кстати, мотать в 65 проводов - это откровенно [мат]!!!

Мотать это не самое страшное, а вот лудить Приходится щеткой металлической зажатой в дрель зачищать.

мост на такую мощность сделать сложнее из-за не симметричного перемагничивания феррита.

Можно резонансный. Сам собираю такой.

[zmz]

Здраствуйте радиолюбители

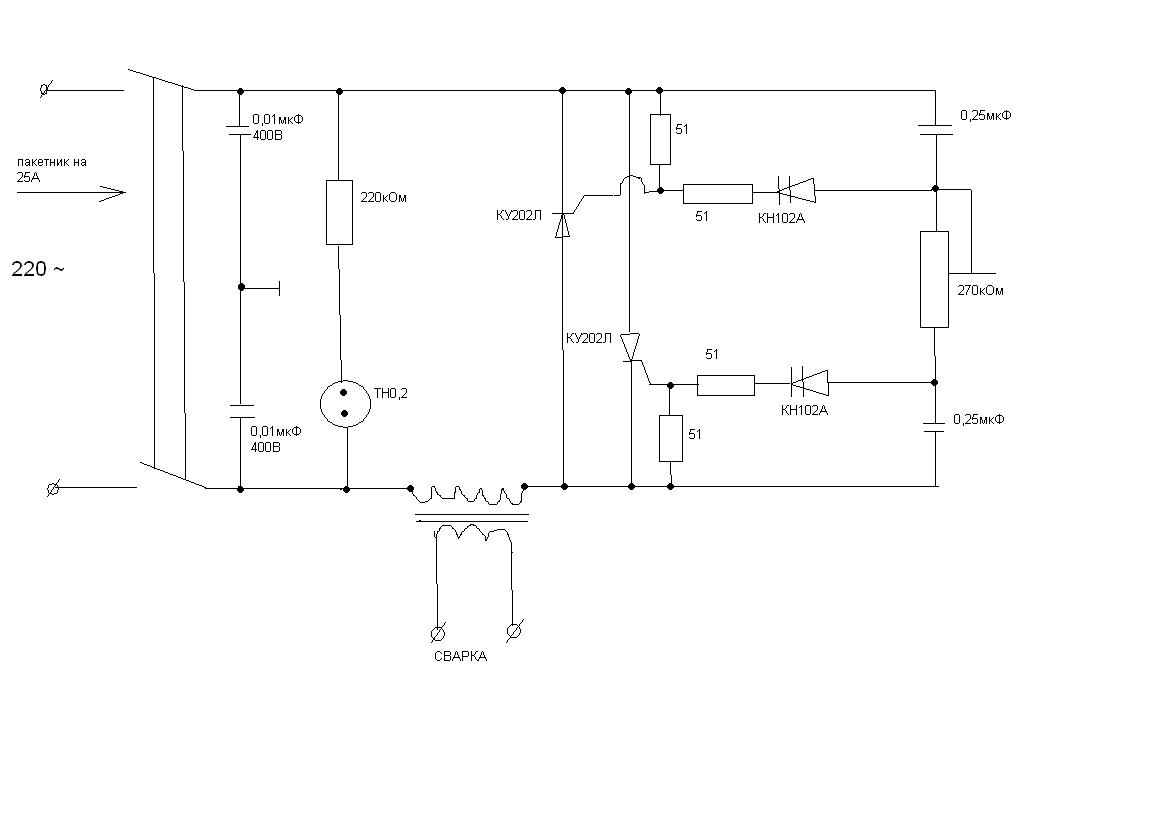

Скажите пожалуйста, с помощью этой схемы можно регулировать сварочный ток?

[sog]

Будет регулироваться как ток, так и напряжение. Т.е. мощность. Из-за сигнала сложной формы на выходе предвижу большой уровень радиопомех и нечеткое зажигание дуги. Кроме того, перегруз транса высшими гармониками. Подобные схемы применяются для регулировки мощностей тенов, например етк...
