[Imunilat]

МиниФАК

Топология

» Спойлер (нажмите, чтобы прочесть) «

это способ физического соединения компьютеров в локальную сеть
Существует три основных топологии, применяемые при построении компьютерных сетей:
- топология "Шина";
- топология "Звезда";
- топология "Кольцо".


Топология «Шина»
Все компьютеры подключаются к одному кабелю. На его концах должны быть расположены терминаторы. По такой топологии строятся 10 Мегабитные сети 10Base-2 и10Base-5. В качестве кабеля используется Коаксиальные кабели.

Пассивная топология, строится на использовании одного общего канала связи и коллективного использования его в режиме разделения времени. Нарушение общего кабеля или любого из двух терминаторов приводит к выходу из строя участка сети между этими терминаторами (сегмент сети). Отключение любого из подключенных устройств на работу сети никакого влияния не оказывает. Неисправность канала связи выводит из строя всю сеть Все компьютеры в сети ”слушают” несущую и не участвуют в передаче данных между соседями. Пропускная способность такой сети снижается с увеличением нагрузки или при увеличении числа узлов. Для соединения кусков шины могут использоваться активные устройства - повторители (repeater) с внешним источником питания.

Топология ”Звезда”
Каждый компьютер (и т.п.) подключен отдельным проводом к отдельному порту устройства, называемого концентратором или повторителем (репитер), или хабом(Hub).

Концентраторы могут быть как активные, так и пассивные. Если между устройством и концентратором происходит разрыв соединения, то вся остальная сеть продолжает работать. Правда, если этим устройством был единственный сервер, то работа будет несколько затруднена. При выходе из строя концентратора сеть перестанет работать.
Данная сетевая топология наиболее удобна при поиске повреждений сетевых элементов: кабеля, сетевых адаптеров или разъемов. При добавлении новых устройств "звезда" также удобней по сравнению с топологией общая шина. Также можно принять во внимание, что 100 и 1000 Мбитные сети строятся по топологии "Звезда".

Топология ”Кольцо”
Активная топология. Все компьютеры в сети связаны по замкнутому кругу. Прокладка кабелей между рабочими станциями может оказаться довольно сложной и дорогостоящей если они расположены не по кольцу, а, например, в линию.

В качестве носителя в сети используется витая пара или оптоволокно. Сообщения циркулируют по кругу.

Рабочая станция может передавать информацию другой рабочей станции только после того, как получит право на передачу (маркер), поэтому коллизии исключены. Информация передается по кольцу от одной рабочей станции к другой, поэтому при выходе из строя одного компьютера, если не принимать специальных мер выйдет из строя вся сеть.

Время передачи сообщений возрастает пропорционально увеличению числа узлов в сети. Ограничений на диаметр кольца не существует, т.к. он определяется только расстоянием между узлами в сети.

Кроме приведенных выше топологий сетей широко применяются т. н. гибридные топологии: ”звезда-шина”, ”звезда-кольцо”, ”звезда-звезда”.

Другие топологии
Кроме трех рассмотренных основных, базовых топологий нередко применяется также сетевая топология «дерево» (tree), которую можно рассматривать как комбинацию нескольких звезд. Как и в случае звезды, дерево может быть активным, или истинным, и пассивным. При активном дереве в центрах объединения нескольких линий связи находятся центральные компьютеры, а при пассивном - концентраторы (хабы).

Применяются довольно часто и комбинированные топологии, среди которых наибольшее распространение получили звездно-шинная и звездно-кольцевая. В звездно-шинной (star-bus) топологии используется комбинация шины и пассивной звезды. В этом случае к концентратору подключаются как отдельные компьютеры, так и целые шинные сегменты, то есть на самом деле реализуется физическая топология «шина», включающая все компьютеры сети. В данной топологии может использоваться и несколько концентраторов, соединенных между собой и образующих так называемую магистральную, опорную шину. К каждому из концентраторов при этом подключаются отдельные компьютеры или шинные сегменты. Таким образом, пользователь получает возможность гибко комбинировать преимущества шинной и звездной топологий, а также легко изменять количество компьютеров, подключенных к сети.

В случае звездно-кольцевой (star-ring) топологии в кольцо объединяются не сами компьютеры, а специальные концентраторы (изображенные на рис. 1.9 в виде прямоугольников), к которым в свою очередь подключаются компьютеры с помощью звездообразных двойных линий связи. В действительности все компьютеры сети включаются в замкнутое кольцо, так как внутри концентраторов все линии связи образуют замкнутый контур. Данная топология позволяет комбинировать преимущества звездной и кольцевой топологий. Например, концентраторы позволяют собрать в одно место все точки подключения кабелей сети.

1. Маршрутизация через роутер ADSL Обязательно нужно настроить модем Роутером
ADSL IP - 192.168.1.1 Маска 255.255.255.0

1.1 Клиентские машины
Диапазон 192.168.1.2-192.168.1.254
Шлюз клиентских машин 192.168.1.1
Днс сервер клиентских машин 192.168.1.1 (так же можно прописать днс провайдера напрямую)

P.S. Если организовано через свитч, то он просто прозрачен для этих настроек.

2. Маршрутизация посредством софта и сервера.
Примерно можно использовать софт как KFW - Kerio WinRoute Firewall или
более мощный на основе Linux - Mikrotik Router OS или Mikrotik Board Router OS
А так же посредствам винды - ICS

ADSL Можно загнать как в бридж так и в роутер, особой разницы нет, только в том, что на адсл будет постоянно поднята PPPoE сессия, так что рассмотрим вариант роутера.

2.1 ADSL IP - 192.168.1.1 Маска 255.255.255.0 (можно задать другой ип модема чтобы не было доступа в него через сеть)

2.2 Сервер
1 сетевая карточка смотрит в сеть 192.168.1.3 Шлюза нету. днс нету. (применимо для KWF)
2 сетевая карточка смотрит в мапед адсл имея при этом ип 192.168.1.2 Шлюз и днс соответственно будут 192.168.1.1 (если ип на модеме другой, то и ип, шлюз и днс будут различатся от приведеных выше)

2.3 Клиентские машины
Диапазон 192.168.1.4-192.168.1.254
Шлюз клиентских машин 192.168.1.3
Днс сервер клиентских машин 192.168.1.3 - если сервер может перенаправлять днс запросы, если нет то 192.168.1.1 и так же можно прописать днс провайдера напрямую)


3. Правила обжима Витой пары
Существуют два стандарта обжима T568A и T568B


А так же типы, такие как прямой и кроссовер
3.1 Прямой порядок обжима витой пары, ведущей от рабочей станции к концентратору.
3.2 Кросс-линковый (перекрестный) порядок обжима витой пары.


Применяется в случае, когда требуется соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров.

Так же, есть очень удобный инструмент для зачистки


И обжим, то бишь Клещи.


Есть вопросы задавайте.

Обновлено 0:06 08,05,11

Сообщение отредактировал -nCuX- - 8.5.2011, 0:08

[Ginerik]

Такая проблема:
Значит есть 2 компа (обычный и ноут), Вэбстрим. Оба подключались к инету по отдельности нормально. Купил свитч, на обычный комп никак не повлияло, а ноут напрочь отказывается подключаться, даже когда кабель подключаю напрямую от модема(!). Пишет "Подключение через минипорт WAN (PPPoE)...)" и после какого-то времени выдаёт "Ошибка 678. Удаленный компьютер не отвечает..." Уже всё перепробывал, не помогает( Что делать?

Настрой модем в режиме роутера И просто в настройках сетивого подключения пропиши Адрес модема, а сам модем воткни в свич, сделай так на компе и буке.

[inanjay]

У меня 2 компьютера в локалке и интернет.
На компьютере с интернетом 2 сетевухи. Одна - интернет, другая на локалку. На втором компьютере нет интернета, хотя галоча "типа разрешить другим юзать" стоит не первом компе! А самое странное, что когда я галочку убираю, локалка разрывается!!! Не понимаю чё-к-чему! Помогите настроить так, что бы интернет был на обоих компах! Может, это потому-что WS через попу как-то подключил???

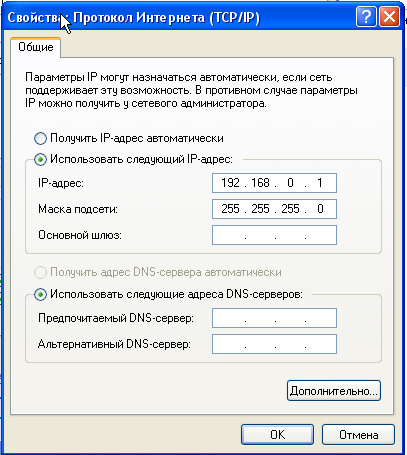

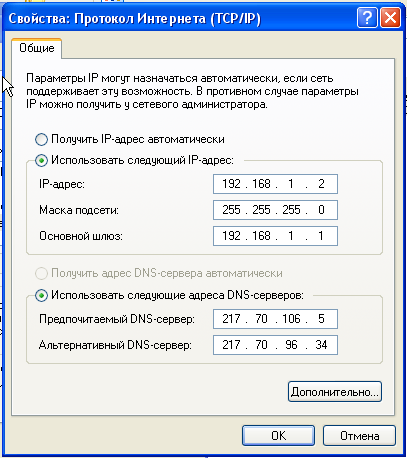

Локалка на одном компе на скрине, на другом компе тоже тока IP на 2 кончается.
Вот скрины :



[Ginerik]

У меня 2 компьютера в локалке и интернет.
На компьютере с интернетом 2 сетевухи. Одна - интернет, другая на локалку. На втором компьютере нет интернета, хотя галоча "типа разрешить другим юзать" стоит не первом компе! А самое странное, что когда я галочку убираю, локалка разрывается!!! Не понимаю чё-к-чему! Помогите настроить так, что бы интернет был на обоих компах! Может, это потому-что WS через попу как-то подключил???
Локалка на одном компе на скрине, на другом компе тоже тока IP на 2 кончается.
Вот скрины :



Поставь IP на втором компе группы 192.168.1.,,,,,
И пропиши основной шлюз и ДНС IP первого компа (тоесть это надо зделать на втором компе)

[inanjay]

Поставь IP на втором компе группы 192.168.1.,,,,,
И пропиши основной шлюз и ДНС IP первого компа (тоесть это надо зделать на втором компе)

На втором поставить IP 192.168.1...., шлюз 192.168.0.1, а ДНС первого где взять?
И IP под шлюз не подходит же(((
----------------------------------------------
Попробовал так. Ни че не работает. Сетка даже разрывается.

[Ахилес]

На втором поставить IP 192.168.1...., шлюз 192.168.0.1, а ДНС первого где взять?
И IP под шлюз не подходит же(((
----------------------------------------------
Попробовал так. Ни че не работает. Сетка даже разрывается.

у вас на сети svitch стоит ?

[inanjay]

у вас на сети svitch стоит ?

Неа, 2 сетевухи на одном компе, и одна на втором.

[Ginerik]

Неа, 2 сетевухи на одном компе, и одна на втором.

IP Первого и есть ДНС и Шлюз для второго

[Ахилес]

Неа, 2 сетевухи на одном компе, и одна на втором.

Значит хренова подключили,поэтому и вылетает соединение с сетью!А модем какой ?

[inanjay]

IP Первого и есть ДНС и Шлюз для второго

СПАСИБО ЧУВАК!!!!! ВСЁ ЗАРАБОТАЛО!!! +1 ТЕБЕ!!!!
Как реппутацию + ставить? Че то не могу! Надо же за помощь + ставить)

[Ginerik]

СПАСИБО ЧУВАК!!!!! ВСЁ ЗАРАБОТАЛО!!! +1 ТЕБЕ!!!!

Незашто

[Ахилес]

СПАСИБО ЧУВАК!!!!! ВСЁ ЗАРАБОТАЛО!!! +1 ТЕБЕ!!!!
Как реппутацию + ставить? Че то не могу! Надо же за помощь + ставить)

+ можно ставить после 70 сообщений

[inanjay]

+ можно ставить после 70 сообщений

Жаль(

Незашто

Есть-есть) А может знаешь почему на втором компе IP-TV не работает? Сколько на WS сетку не делал (раза 3Гыгыгы) IP-TV только на серваке пашет, а клиенты все бреются! В смысле только на компе 1, а второй бреится.
Кто знает хелпайте меня)

[Ginerik]

Жаль(

Есть-есть) А может знаешь почему на втором компе IP-TV не работает? Сколько на WS сетку не делал (раза 3Гыгыгы) IP-TV только на серваке пашет, а клиенты все бреются! В смысле только на компе 1, а второй бреится.

Точно не знаю у меня нет такой услуги но думаю скорее всего надо какието настройки делать.
Или самое простое поставить свич и все будут в одинаковом положении.

[Ахилес]

Жаль(

Есть-есть) А может знаешь почему на втором компе IP-TV не работает? Сколько на WS сетку не делал (раза 3Гыгыгы) IP-TV только на серваке пашет, а клиенты все бреются! В смысле только на компе 1, а второй бреится.
Кто знает хелпайте меня)

Для такова сервиса нужен свич простая схема непотянет !

[inanjay]

Для такова сервиса нужен свич простая схема непотянет !

Спасибо) Как хорошо, что есть форум и умные люди, которые подскажу и расскажут, что да как)

[Judas]

Теперь другая проблема: настроил модем роутером (по инструкции).
Соединение есть (страницы открываются), но через пару минут пропадает.
Презагружаю модем - соединение есть, но потом опять пропадает...

[Ginerik]

Теперь другая проблема: настроил модем роутером (по инструкции).
Соединение есть (страницы открываются), но через пару минут пропадает.
Презагружаю модем - соединение есть, но потом опять пропадает...

Тибе сюда http://forum.sibnet.ru/index.php?showtopic=51683

[Ахилес]

Спасибо) Как хорошо, что есть форум и умные люди, которые подскажу и расскажут, что да как)

Скиньтесь и купите свич он стоит небольше чем 600 но это зависит от количиства портов,ну а вобще советую преобрести,чтоб в дальнейшем несуититься !

[Sheridan]

Люди помогите если сможете!!!
Ситуация такая, есть сеть в которой компьютеры имеют статические адреса типа 10.0.2.ххх, к одному из этих компьютеров с IP 10.0.2.12, через другую сетевую карту, на которой IP 10.1.45.16, подцеплен маршрутизатор с IP 10.1.45.254. Задача такая, нужно, чтобы адрес 172.16.1.ххх, который доступен с машины 10.0.2.12, также был доступен с любой другой машины сети т. е. с адресов 10.0.2.ххх.


Всем спасибо, но я уже сам придумал как сделать!

Сообщение отредактировал Sheridan - 3.8.2008, 17:32

[Exmajor]

По случаю выдалось время обновиться благо старая система стала работать крайне неуклюже - сказывается стаж.

Вот взял тут в разделе софта ВинХР сп3, все отформатировал и поставил "с нуля". И все бы прекрасно НО внезапно вылезла проблема (как всегда в финале ) - в локалке этот комп. виден, прекрасно пингуется но при попытке зайти на него выдается ошибка "Отказано в доступе" код ошибки 0х80070005 !!! Заходим с ОС Виста ХП.
В обратную сторону все прекрасно - диски Висты отлично и подключаются и видны!


В общем, уважаемые, вся надежда на вас! т.к. сутки поиска решения проблемы результата не дали хотя и малость успокоили - не у меня одного такая проблема ... Хотя и сомнительное утешение
Танцы с бубном вокруг политики безопастности к успеху не привели (исключение Гостя из "Запретна удаленный доступ" и т.д. и т.п. )

В общем буду презнателен за подсказку!
