> Мой первый ламповый усилитель, Конструкция и компановка
reuts
сообщение 21.9.2013, 10:48
Сообщение #61


Поддерживает разговор
Group Icon


Группа: Пользователи
Сообщений: 157
Регистрация: 28.5.2008
Из: г. Анжеро-Судженск
Пользователь №: 34 758



Репутация:   10


Цитата(Рюмкин-Закидалов @ 21.9.2013, 9:23) *

спасибо за совет, попробую применить.
Наверно в Кузбассе и соседних областях не продавали "прибой"!!!!! biggrin.gif
Ладно пойдем своим путем!
Разобрал и отмыл от гаражной пыли корпус, порадовало хорошее исполнение, жесткий, легкий и самое главное обьемный!
Прозвонил обмотки силовика, сеть , 2-192 вольта, 42, 6, 12 вольт - для будущих модернизаций годен!!!
Выходные трансформаторы тоже порадовали, хотя пишут,что надо перемотать..............пока оставлю как есть. что получается

Силовик подними повыше, выходные трансформаторы разверни силовые линии перпендикулярно и корпус делай из фанеры
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
Рюмкин-Закидалов
сообщение 21.9.2013, 11:43
Сообщение #62


лучше с грешною самой в чреве ада гореть, чем с изнеженной дамой тусклой свечкою тлеть
Group Icon


Группа: Пользователи
Сообщений: 226
Регистрация: 20.12.2008
Пользователь №: 68 548



Репутация:   29


развернуть выходные трансы нет возможности, поставить дюралевые перегородки между ними для экранизации можно, и от силовика закрыть дюралевой перегородкой тоже можно, сделаю.
пока занимаюсь блоком питания, разобрался со схемой, хочу поменять электролиты, уж больно старенькие (1986г) стоят
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
reuts
сообщение 21.9.2013, 11:47
Сообщение #63


Поддерживает разговор
Group Icon


Группа: Пользователи
Сообщений: 157
Регистрация: 28.5.2008
Из: г. Анжеро-Судженск
Пользователь №: 34 758



Репутация:   10


Цитата(Рюмкин-Закидалов @ 21.9.2013, 10:43) *

развернуть выходные трансы нет возможности, поставить дюралевые перегородки между ними для экранизации можно, и от силовика закрыть дюралевой перегородкой тоже можно, сделаю.
пока занимаюсь блоком питания, разобрался со схемой, хочу поменять электролиты, уж больно старенькие (1986г) стоят

хочу все корпуса из фанеры слоенной 16-18 мм делать намучился фоном (какой то призвук на ВЧ)
Прикрепленное изображение
это мой из первых перегородки тоже там компановка была мини силовик ТАН-107 и и всё такое, ПОТОМ ОПЯТЬ РАСКИДАЛИ ПО ОДНОЙ ПЛОСКОСТИ ЗВУК ПОМЕНЯЛСЯ P.S отсюда и начал делать МОНО БЛОКИ

Сообщение отредактировал reuts - 21.9.2013, 12:00
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
Рюмкин-Закидалов
сообщение 21.9.2013, 12:09
Сообщение #64


лучше с грешною самой в чреве ада гореть, чем с изнеженной дамой тусклой свечкою тлеть
Group Icon


Группа: Пользователи
Сообщений: 226
Регистрация: 20.12.2008
Пользователь №: 68 548



Репутация:   29


корпус у вас добротный! под усилок на кв(гу74)!!! помню в радиокружке при доме пионеров( было же время!!!) тоже с фоном мучались, пустили накальные провода в скрутку и помогло!!! может фильтра применить как в компьютерных блоках питания(по сети) или ферритовые колечки одеть(на кв помогает)
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
reuts
сообщение 21.9.2013, 12:13
Сообщение #65


Поддерживает разговор
Group Icon


Группа: Пользователи
Сообщений: 157
Регистрация: 28.5.2008
Из: г. Анжеро-Судженск
Пользователь №: 34 758



Репутация:   10


Цитата(Рюмкин-Закидалов @ 21.9.2013, 11:09) *

корпус у вас добротный! под усилок на кв(гу74)!!! помню в радиокружке при доме пионеров( было же время!!!) тоже с фоном мучались, пустили накальные провода в скрутку и помогло!!! может фильтра применить как в компьютерных блоках питания(по сети) или ферритовые колечки одеть(на кв помогает)

6ж4+6с4с схема с межкаскадными трансформаторами Я ДЛЯ ПИТАНИЯ ДОЛГО ИСКАЛ (мотал на ТС-180, ТС-270, ТАН-107, ТС-170 отказался ) ТРАНСФОРМАТОР НАМОТАЛ ОТ УПВ-5 еще ламповый такой был тогда у меня появился "глубокий настоящий БАСС" потом достали от ПРИБОРА 50-400 ГЦ железе так на нём и остался, еще фильтры сетевые (220) собрал тоже помогло нашел готовые от телеграфных машин F-2000 , а вот на фото стабилизатор стоит тоже отказался, про питание это целая история ,,,
в блоке питании вся энергетика усилителя если не правильно подать про остальное можно забыть

Сообщение отредактировал reuts - 21.9.2013, 12:37
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
Jek
сообщение 21.9.2013, 17:42
Сообщение #66


     
Group Icon


Группа: Супермодераторы
Сообщений: 16 346
Регистрация: 27.9.2007
Из: N44.785780 E37.385650 WEB: https://irc.k-42.ru IRC: irc.sibnet.ru #iclub
Пользователь №: 6 588



Репутация:   1862


Цитата(reuts @ 21.9.2013, 10:11) *
потом на форумах обсуждение что лампы плохо, а транзистор лучше и т.д.

Ну на самом деле в 21 веке все-таки полупроводниковая техника рулит smile.gif.
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
Рюмкин-Закидалов
сообщение 21.9.2013, 20:26
Сообщение #67


лучше с грешною самой в чреве ада гореть, чем с изнеженной дамой тусклой свечкою тлеть
Group Icon


Группа: Пользователи
Сообщений: 226
Регистрация: 20.12.2008
Пользователь №: 68 548



Репутация:   29

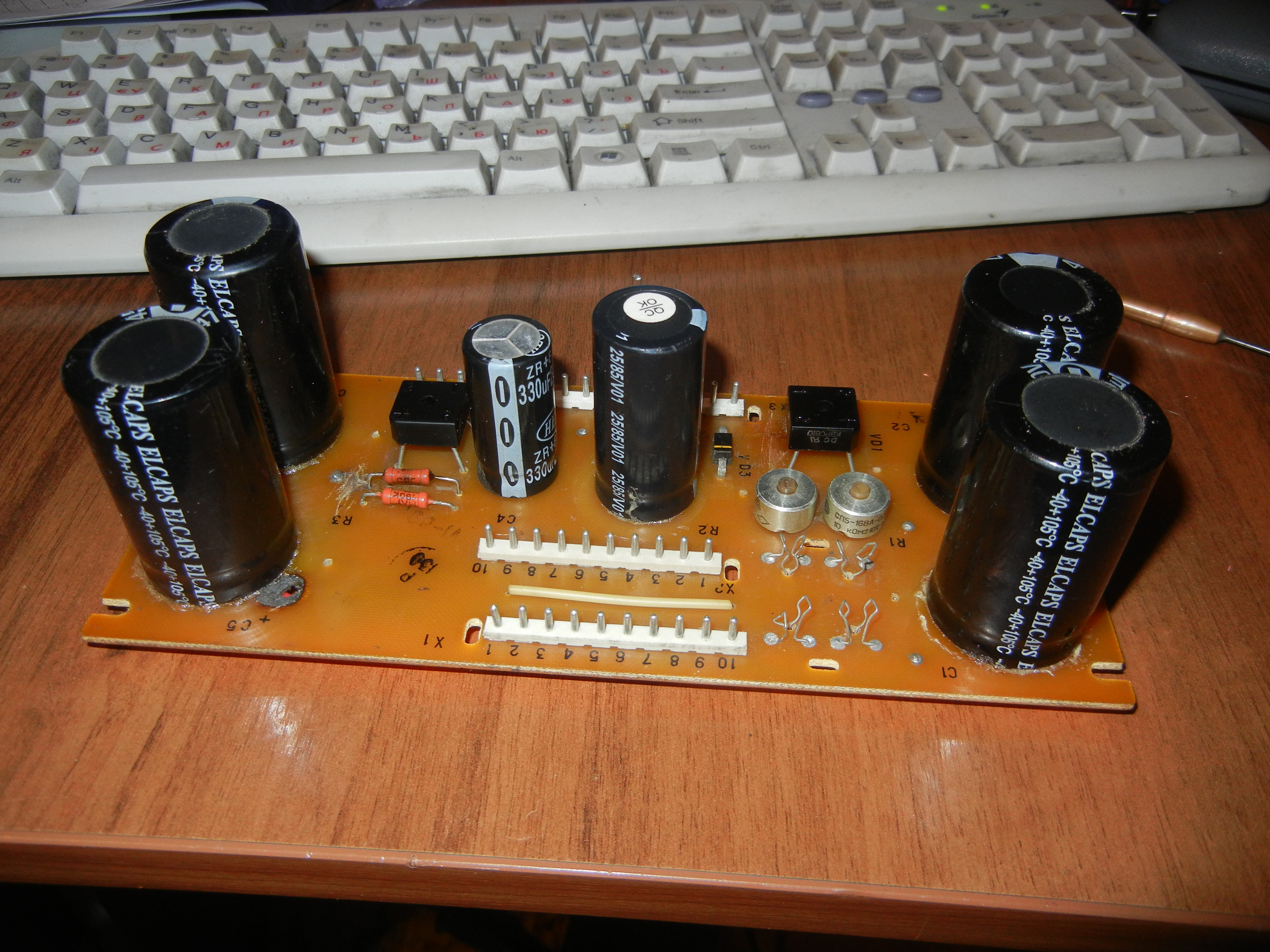

перебрал блок питания Прикрепленное изображение заменил электролиты, диодные мосты, так теперь он выглядит Прикрепленное изображение
подскажите пожалуйста назначение R3,R4,C4 идут с +240 вольт на среднюю точку накальных обмоток.
схема Прикрепленный файл  priboy.zip ( 652.5 килобайт ) Кол-во скачиваний: 54


Сообщение отредактировал Рюмкин-Закидалов - 21.9.2013, 20:30


Эскизы прикрепленных изображений
Прикрепленное изображение
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
Neznаyka
сообщение 22.9.2013, 1:31
Сообщение #68



Group Icon


Группа: Пользователи
Сообщений: 747
Регистрация: 8.6.2012
Пользователь №: 436 214



Репутация:   67


Цитата(Рюмкин-Закидалов @ 21.9.2013, 19:26) *

подскажите пожалуйста назначение R3,R4,C4 идут с +240 вольт на среднюю точку накальных обмоток

Тут про среднюю точку (читал по диагонали, но вроде верно изложено). +30В с делителя в блоке питания.
Знающие люди поправят, если что.
Цитата(Jek @ 21.9.2013, 16:42) *

Ну на самом деле в 21 веке все-таки полупроводниковая техника рулит

Привет любителям транзисторного звука wink.gif

Сообщение отредактировал Neznаyka - 22.9.2013, 1:36
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
Рюмкин-Закидалов
сообщение 27.9.2013, 12:15
Сообщение #69


лучше с грешною самой в чреве ада гореть, чем с изнеженной дамой тусклой свечкою тлеть
Group Icon


Группа: Пользователи
Сообщений: 226
Регистрация: 20.12.2008
Пользователь №: 68 548



Репутация:   29


В Гадюкино опять дожди, и значить можно продолжить....
усилители восстанавливать походу нет смысла(в заводском варианте)

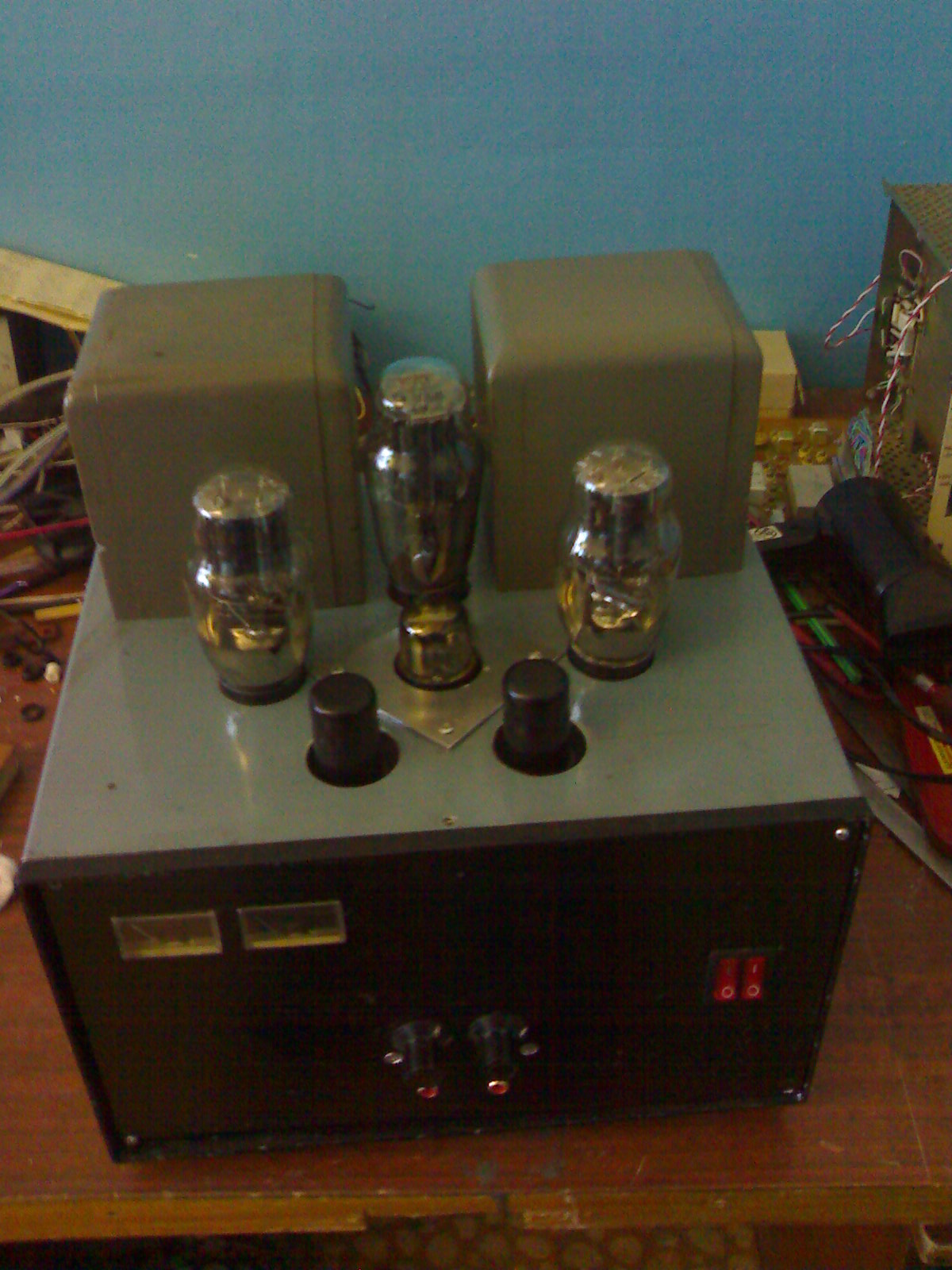

Прикрепленное изображение изготовил дюралевые шасси для новых усилителей, Прикрепленное изображение монтаж навесной,
схема Прикрепленный файл  priboi_pfb.pdf ( 72.8 килобайт ) Кол-во скачиваний: 54
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
brig12345
сообщение 27.9.2013, 12:24
Сообщение #70


Молчун
Group Icon


Группа: Пользователи
Сообщений: 59
Регистрация: 11.5.2013
Из: Омск
Пользователь №: 486 187



Репутация:   4


[quote name='Рюмкин-Закидалов' date='27.9.2013, 11:15' post='13715404']

усилители восстанавливать походу нет смысла(в заводском варианте)

Молодец.
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
Рюмкин-Закидалов
сообщение 27.9.2013, 12:41
Сообщение #71


лучше с грешною самой в чреве ада гореть, чем с изнеженной дамой тусклой свечкою тлеть
Group Icon


Группа: Пользователи
Сообщений: 226
Регистрация: 20.12.2008
Пользователь №: 68 548



Репутация:   29


Василий привет!!!
печатку сделать можно но не нужно!!! biggrin.gif
пока настроишь, обязательно что то сгорит, и снова здорова!!! biggrin.gif
меня интересует мнение людей изготавливавших усилители, можно по этой схеме повторять? на что надо обратить внимание? все таки первый усилитель!!! smile.gif

обьясните пожалуйста назначение делителя ( в схеме выделен цветом) Прикрепленный файл  priboi_1.pdf ( 82.34 килобайт ) Кол-во скачиваний: 66
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
Neznаyka
сообщение 27.9.2013, 15:52
Сообщение #72



Group Icon


Группа: Пользователи
Сообщений: 747
Регистрация: 8.6.2012
Пользователь №: 436 214



Репутация:   67


Цитата(Рюмкин-Закидалов @ 27.9.2013, 11:41) *

обьясните пожалуйста назначение делителя ( в схеме выделен цветом) Прикрепленный файл  priboi_1.pdf ( 82.34 килобайт ) Кол-во скачиваний: 66


Это точно такой же делитель, как и в предыдущей схеме.
+63В с делителя подается на среднюю точку накальных обмоток (выводы 15 и 16 трансформатора по схеме).
Вот еще ссылка, см. "Источники питания цепей накала". Данной схеме соответствует вариант, представленный на рисунке 5б.
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
vlnik
сообщение 28.9.2013, 0:35
Сообщение #73


МЕГА флудер
Group Icon


Группа: Пользователи
Сообщений: 1 281
Регистрация: 25.12.2008
Из: Новосибирск
Пользователь №: 69 684



Репутация:   13


Этот + подается на накал входных ламп для уменьшения фона. Накальные обмотки входных и выходных ламп должны быть раздельные.Желательно.
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
reuts
сообщение 29.9.2013, 19:07
Сообщение #74


Поддерживает разговор
Group Icon


Группа: Пользователи
Сообщений: 157
Регистрация: 28.5.2008
Из: г. Анжеро-Судженск
Пользователь №: 34 758



Репутация:   10


Прикрепленное изображение изготавливали сами ? ЕСЛИ САМИ РАССКАЖИТЕ

Сообщение отредактировал reuts - 29.9.2013, 19:07
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
vlnik
сообщение 29.9.2013, 19:50
Сообщение #75


МЕГА флудер
Group Icon


Группа: Пользователи
Сообщений: 1 281
Регистрация: 25.12.2008
Из: Новосибирск
Пользователь №: 69 684



Репутация:   13


Цитата(reuts @ 29.9.2013, 18:07) *

Прикрепленное изображение изготавливали сами ? ЕСЛИ САМИ РАССКАЖИТЕ

Помоему это контакты от каких то разьемов.
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
Рюмкин-Закидалов
сообщение 29.9.2013, 20:42
Сообщение #76


лучше с грешною самой в чреве ада гореть, чем с изнеженной дамой тусклой свечкою тлеть
Group Icon


Группа: Пользователи
Сообщений: 226
Регистрация: 20.12.2008
Пользователь №: 68 548



Репутация:   29

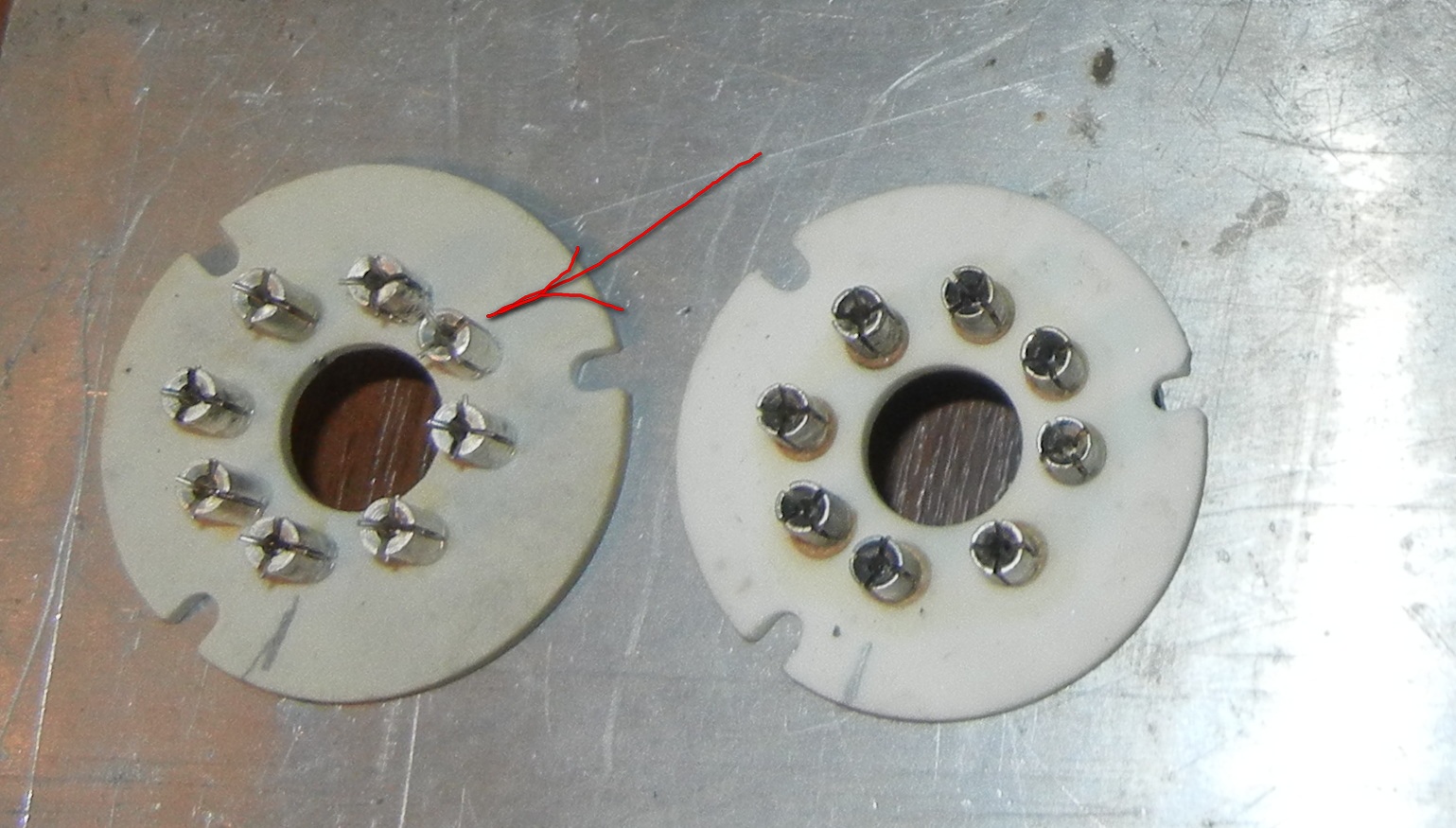

это панели от "стаканов" ГУ-50, на керамикеПрикрепленное изображение

Сообщение отредактировал Рюмкин-Закидалов - 1.10.2013, 8:53
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
Рюмкин-Закидалов
сообщение 11.10.2013, 21:05
Сообщение #77


лучше с грешною самой в чреве ада гореть, чем с изнеженной дамой тусклой свечкою тлеть
Group Icon


Группа: Пользователи
Сообщений: 226
Регистрация: 20.12.2008
Пользователь №: 68 548



Репутация:   29


Затянулась моя работа! Погода стояла хорошая, а в своем доме всегда много работы, особенно по осени......
Закончил один канал усилка, пришлось маленько покапаться, подобрать режим по постоянке, заменить несколько сопротивлений, предварительный не стал запитывать от 400 вольт, подал 270, на оконечный получилось 530, для гу 50 почти самое то!
Цепочку обратной связи убрал, с катода 6н3п (8нога) на корпус 2 ком сопротивление.
в порядке эксперемента в паралель кондер, на слух звучание намного лучше.
Взял у друга осцилограф, проверю на наличие искажений (чуть позже!)

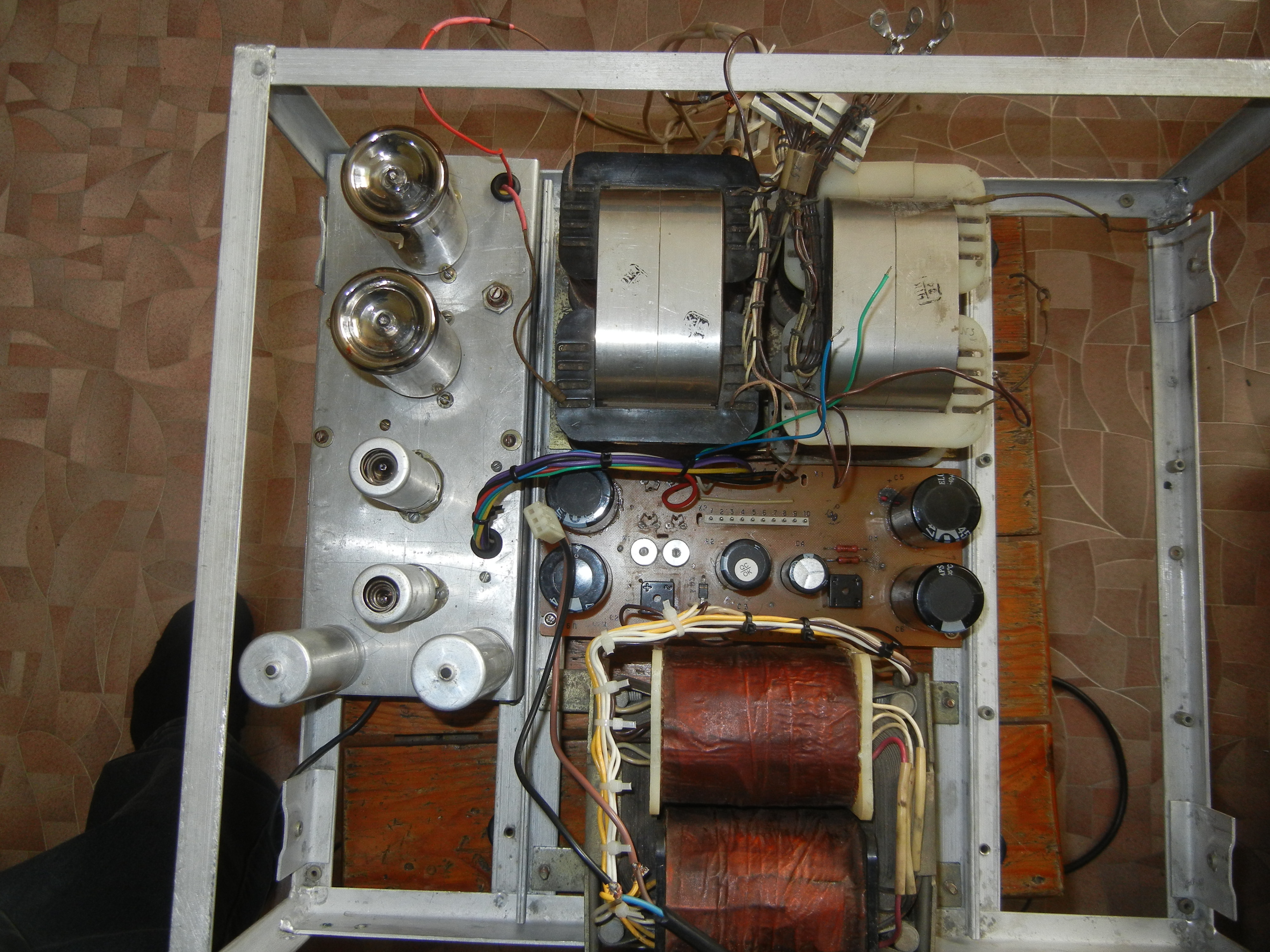

вот что получилось Прикрепленное изображение да, убрал все разьемы, все на пайке.... Прикрепленное изображение ну и за второй канал .......
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
lili153
сообщение 11.10.2013, 21:24
Сообщение #78


Молчун
Group Icon


Группа: Пользователи
Сообщений: 17
Регистрация: 4.8.2008
Пользователь №: 43 428



Репутация:   0


ребята.паяйте.лудите. это лучше чем пить и прочее. ведь что ты сделал своими руками ценнее чем купить. я 46лет назад ездил с ламповым усилителем в область на выставку.честь и хвала самоделкам.

да кстати.лампы экранировать желательно всееееееее.корпуса.стаканчики и заземлять


» Спасибо сказали: «
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
brig12345
сообщение 13.10.2013, 11:29
Сообщение #79


Молчун
Group Icon


Группа: Пользователи
Сообщений: 59
Регистрация: 11.5.2013
Из: Омск
Пользователь №: 486 187



Репутация:   4




да кстати.лампы экранировать желательно всееееееее.корпуса.стаканчики и заземлять
[/quote]

Может лучше трансы заэкранировать?
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения
Рюмкин-Закидалов
сообщение 14.10.2013, 20:09
Сообщение #80


лучше с грешною самой в чреве ада гореть, чем с изнеженной дамой тусклой свечкою тлеть
Group Icon


Группа: Пользователи
Сообщений: 226
Регистрация: 20.12.2008
Пользователь №: 68 548



Репутация:   29


со вторым каналом получилось намного быстрее! за два вечера все было сделано Прикрепленное изображение Прикрепленное изображение звучит вполне достойно. Теперь за корпус, и наладка.
Пользователь в офлайнеКарточка пользователяОтправить личное сообщение
Вернуться в начало страницы
+Ответить с цитированием данного сообщения

8 страниц V « < 2 3 4 5 6 > »
Ответить в эту темуОткрыть новую тему
1 чел. просматривают этот форум (гостей: 1, скрытых пользователей: 0)
Пользователей: 0



Текстовая версия Сейчас: 15.6.2025, 16:15
Редакция: (383) 347-86-84

Техподдержка:
help.sibnet.ru
Размещение рекламы:
тел: (383) 347-06-78, 347-10-50

Правила использования материалов
